کابل شبکه
بهترین کابل شبکه
کابل شبکه یکی از تجهیزات مهم پسیو می باشد. کابل شبکه در انواع و اقسام مختلفی در بازار موجود می باشد.امروز کابل کاربرد فراونی در انواع صنعت و پروژه دارا می باشد.از محصول می توان در شبکه های کامپیوتری استفاده کرد تا نصب دوربین های مدار بسته تحت شبکه اما چیزی که کابل های شبکه را یک دیگر متمایز می نماید . جنس ، نوع و تولید کننده ی آن می باشد.
قیمت کابل شبکه
کابل شبکه را می توان امروزه در قیمت های مختلفی در بازار یافت.مواردی که می تواند در قیمت کابل تاثیر گذار باشند می توان به کتگوری کابل، نوع روکش ، الایاژ استفاده شده اشاره نمود.تشخیص اینکه که چه کابلی با کیفیت یا اصلی می باشد حتی برای کسانی که چندین سال در این حوضه فعالیت دارند بسیار سخت می باشد.از این رو برای تشخیص کابل با کیفیت از تست فلوک جهت بررسی آن استفاده می گردد. بدین منظور 90 متر از یک حلقه کابل را جدا نموده و با دستگاه تست فلوک تست صورت می گیرد.
تست های فلوک در دو مقیاس چنل و پرمنت صورت می گیرد.که تست پرمنت از نظر کیفیت از چنل تست بالاتری می باشد. هدروم کابل اصطلاحی است تخصصی که به میزان پارامتر های فیزیکی آن کابل بستگی مستقیمی دارد. و این پارامتر را متخصصین امر مخابرات به عنوان مقداری تعیین کننده برای درجه کیفیت کابل میشناسند. در این مقاله سعی شده است تا پارامتر های مهم در تست فلوک را بررسی جامعی کرده باشیم و در انتها نیز به هدروم کابل شبکه میپردازیم.
پارامتر هدرم کابل
این پارامتر از تست فلوک معمولا به نام هدروم به آن اطلاق می گردد که هرچه عدد بالاتری داشته باشد، میتوان گفت کابل از کیفیت بهتری برخوردار است.این پارامتر عملکردی فیزیکی است که در واقع به مقدار اختلاف بین افت سیگنال Signal attenuation در کابل و فاکتور NEXT گفته میشود. به عبارت دیگر مشخص کننده مقدار افت قدرت سیگنال نسبت به crosstalk در انتهای خط می باشد.بهتر است جهت خرید کابل شبکه از فاکتور حداقل 7db استفاده گردد.
خرید کابل شبکه
ما در این مقاله به دقت برای شما مشخص کرده ایم چه چه کابلی برای شما مورد نیاز است شما می توانید با بررسی این مقاله یک انتخاب خوب داشته باشید.اما به صورت خلاصه کابل شبکه باید یک کابلی باشد که پاسخگو نیازهای شما باشد.یکی از مواردی که باید مورد بررسی قرار بگیرد استفاده کردن از کابل با دسته بندی مختلف می باشد.
انواع کابل از نظر دسته بندی :
دسته بندی
شیلد
حداکثر سرعت انتقال (AT 100 METERS)
حداکتر پهنای باند
Cat 3
بدون شیلذ
10 Mbps
16 MHz
Cat 5
بدون شیلذ
10/100 Mbps
100 MHz
Cat 5e
بدون شیلذ
1000 Mbps / 1 Gbps
100 MHz
Cat 6
بدون شیلذ با شیلذ
1000 Mbps / 1 Gbps
>250 MHz
Cat 6a
شیلذ دار
10000 Mbps / 10 Gbps
500 MHz
Cat 7
شیلذ دار
10000 Mbps / 10 Gbps
600 MHz
Cat 8
شیلذ دار
25 Gbps or 40Gbps *
2000 MHz
اگرچه سیم کشی و جزئیات ساخت کابل ممکن است بین دسته های مختلف کابل متفاوت باشد ، اما اتصال اصلی همه ثابت است. به این ترتیب می توان از کابل های اترنت به طور قابل اعتماد برای ایجاد ارتباط بین تجهیزات و غیره استفاده کرد.
انواع برند کابل شبکه
برند های زیادی در زمینه تولید کابل فعالیت دارند از نمونه این برندها می توان از شرکت لگراند ، نکزنس و اشنایدر اکتاسی و اشنایدردیجی لینک اشاره نمود. این برندها امروز در خود ایران تولید هم می شود که از نظر کیفیت از کیفیت خوبی برخوردار هست . اما باید همیشه باید درنظر بگیرید که کابل های تولید داخلی می توانند از نظر کیفیت به مراتب از کیفیت پایین تر برخوردار می باشند.
کابل شبکه لگراند
کابل شبکه لگراند یکی از قدیمی ترین کابل های موجود در بازار ایران می باشد این شرکت فرانسوی که در زمینه دیگر تخهیزات شبکه فعالیت دارد.مهمترین فعالیت این شرکت تولید کابل با هدروم بالا می باشد . امروزه در کشور ما شرکت های زیادی با نام و برند لگراند شروع به تولید کابل نموده اند.همیشه جهت خرید کابل شبکه لگراند از فروشنده بخواهید دیتاشیت این محصول را در اختیار شما قرار بدهد.
کابل شبکه نگزنس
کابل شبکه نکزنس یکی از پرطرفدارترین کابل شبکه در ایران می باشد این شرکت یک شرکت محنصر به فرد در زمینه تولید محصولات پسیو می باشد.کابل نکزنس در دو نوع اوت دور که برای نیازهای بیرونی و کابل داخلی تولیدات دارد.کابل اوت دور این شرکت به صورت دبل ژاکت و یک لایه PE می باشد.کابل نکزنس مانند دیگر کابل در ایران تولید می گردد و از کیفیت خوبی برخوردار می باشد.

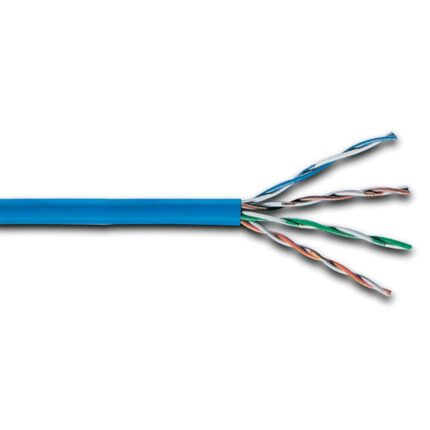

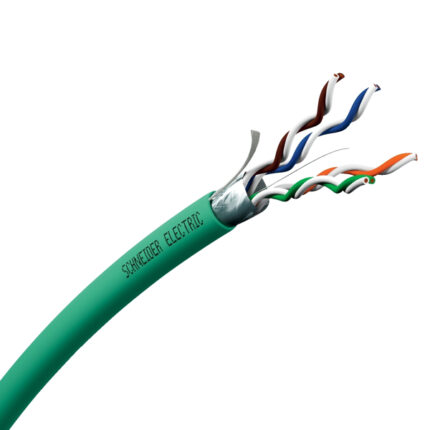

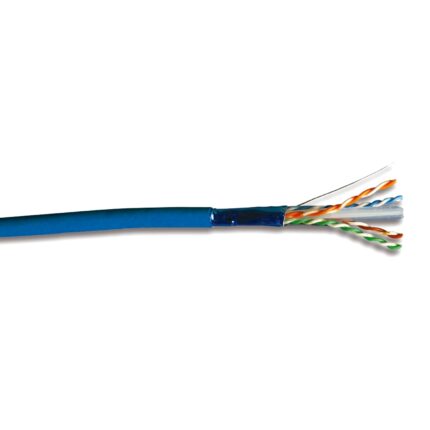

کابل اشنایدر
کابل اشنایدر که با دو عنوان اشنایدر دیجی لینک و اشنایدر اکتاسی در بازار ایران موجود می باشد.کابل اشنایدر اکتاسی به مراتب از کابل دیجی لینک از کیفیت بهتری برخوردار می باشد.اکثر کابل اشنایدر در بازار ایران وارداتی می باشد. اما در نظر داشته باشید کابل اشنایدر هم به صورت فیک و تقلبی در بازار موجود می باشد.
انتخاب بهترین کابل شبکه
انتخاب بهترین کابل امروزه کار سختی می باشد . شما هنگام خرید حتما باید از فروشگاهایی خرید کنید که از اطمینان داشته باشید زیرا برای خرید یک یا دو حلقه کابل این مقرون به صرفه نمی باشد که از کابل تست فلوک بگیرید.پس اگر علم و توانایی تشخیص خرید کابل ندارید حتما با همکاران ما تماس بگیرید تا به صورت رایگان به شما مشاور بنمایند.
مبانی و تاریخچه کابل شبکه
نخستین مبنای ارتباط دیجیتالی در سال هزار و هشتصد و چهل و چهار توسط ساموئل مورس با ساخت تلگراف آغاز شد. با گذشته این همه زمان شاید بزرگترین تفاوت آنها شتابی باشد که هر کدام ارائه می دهند. در میانه های سده نوزدهم میلادی بیشترین انتقال در ثانیه میانگین دو تا سه خط و نقطه در تلگراف بود، اما امروزه این انتقال به یک گیگابایت در ثانیه رسیده است.
بعد از ساخت ماشین چاپ تلگراف توسط امیل بودات فرانسوی که فرآیند آن به وسیله یک صفحه کلید و کد پنج بیتی رخ می داد. در این روش پیام های تلگرافی به صورت مجازی ارسال و دریافت می شد. ارتباط سریالی از baud rate که امروزه استفاده می شود. گرفته شده از نام همین دانشمند است. سال های بعد کدهای هفت بیتی با 128 کاراکتر و هشت بتی با 256 کاراکتر ساخته شد.
نزدیک به نیم قرن است که سرعت ارتباطات افزایش یافته است. این روابط میان کامپیوترها به یک موضوع پایه ای تبدیل شده است. با وجود ارائه استانداردهای گوناگون باز هم نیاز به تجهیزات به روز شده لازم و ضروری است.
در این قسمت به تعریف کابل شبکه می پردازیم : کابل شبکه به مجموعه سیم هایی از جنس مس یا شیشه گفته می شود که برای اتصال و انتقال داده و اطلاعات بین کامپیوترها و روترها و سوییچ ها و شبکه های استورج SAN (به طور کلی بین اجزا و مولفه های شبکه) استفاده می شود. پس کابل ها رسانه ای هستند که داده ها در آن جریان دارند و اطلاعات از دستگاهی در شبکه به دستگاه دیگری منتقل می شود.
در واقع کابل شبکه یکی از تجهیزات پسیو شبکه و از پر کاربردترین ابزار های برق شبکه در دنیا محسوب میشود. با این که پیشرفتی زیادی در تکنولوژی وایرلس (بیسیم) وجود دارد، همچنان بسیاری از شبکههای کامپیوتری جهت انتقال دادههای خود از این انواع کابل شبکه استفاده میکنند.
در انواع و اقسام رسانه های ارتباطی قابل پیاده سازی هستند که از سیم های مسی گرفته تا امواج وسایل برقی آشپزخانه همگی در ایجاد کردن شبکه ها می توانند سهمی داشته باشند ، اما در این میان بیشترین سهم در پیاده سازی شبکه های کامپیوتری در بحث رسانه های ارتباطی به کابل های زوج به هم تابیده یا Twisted Pair اختصاص می یابد. کابل زوج به هم تابیده نوعی از کابل ها است که برای ارتباطات تلفن و بیشتر شبکه های اترنت امروزی استفاده می شود.
زوج سیم ها مداری را شکل می دهند که توانایی انتقال داده ها را دارند. این زوج سیم ها با هدف حفاظت در برابر تداخلات منابع بیرونی و نویز از جانب زوج سیم های مجاور، در هم تنیده شدهاند. زمانی که جریان الکتریکی از طریق یک سیم عبور می کند،یک میدان مغناطیسی کوچک اطراف سیم ایجاد می شود. وقتی دو سیم در یک مدار الکتریکی در کنار هم قرار بگیرند.
میدان مغناطیسی آن ها دقیقا مخالف یکدیگر است. پس دو میدان مغناطیسی همدیگر را خنثی می کنند. آن ها همچنین هر میدان مغناطیسی بیرونی را خنثی می کنند. در هم پیچیدن سیم ها باعث افزایش وبهبود عمل خنثی سازی می شود. طراحان کابل می توانند با استفاده از ویژگی خنثی سازی و با پیچاندن سیم ها به دور هم لایه حفاظتی به وجود آورند که تاثیر قابل توجهی بر محافظت از آن ها در رسانه های شبکه دارد.
انواع کابل شبکه بر اساس جنس در شبکه
کابل شبکه مسی
سیم های مسی سیگنالها را با استفاده از جریان الکتریکی و ولتاژ منتقل می کنند. کاربرد کابل مسی در سیم کشی های کوتاه مثل داخل داکت و بین کامپیوترها و وال پلیت ها، و یا کابل های Patch پچ، و یا اتصاالت اینترکانکت است. هر چه میزان مس به کار رفته در کابل بیشتر باشد، توانایی کابل در پهنای باند بیشتر خواهد بود.
کابل کواکسیال که شامل Thinnet و Thicknet است و در صنایع بیشتر استفاده میشود.
کابل زوج سیم به هم تابیده Pair Twistet که شامل دو نوع است. در واقع ما با این کابل کار داریم که به صورت مفصل توضیح داده می شود.
کابل شبکه فیبر نوری
کابل فیبر نوری از شیشه ساخته شده و سیگنال ها را با پالس ها و امواج نوری منتقل می کند. کابل فیبر نوری در اتصاالت بین ساختمانی و یا ارتباطاتی که نیازمند سرعت بسیار بالاهستند کاربرد دارد. در جاهایی که پهنای باند بالا لازم داریم مثل مراکز داده، و یا ظرفیت بالا نیاز داریم مثل بیمارستان ها و فرودگاه ها و بانک ها، کابل فیبر نوری مناسب است چون سرعت بسیار بالایی دارد و حجم بالایی داده را انتقال می دهد.
انواع کابل فیبر نوری عبارتند از:
– Mode Single که در فواصل خیلی دور استفاده می شود.
– MultiMode ظرفیت بالاتری دارد.
انواع کابل زوج به هم تابیده
کابل زوج به هم تابیده بدون روکش
کابل زوج به هم تابیده بدون روکش یا unshielded Twisted Pair از زوج سیم ها تشکیل شده است. این کابل در شبکه های گوناگون استفاده می شود. UTP کابل هر هشت سیم مسی جداگانه توسط مواد عایق پوشیده شده اند. علاوه بر این، سیم ها در هر جفت دور یکدیگر پیچ خورده اند.
این کابل برای محدود کردن تخریب سیگنال(ناشی از تداخل الکترومغناطیسی و تداخل فرکانس رادیویی) فقط متکی به خاصیت خنثی سازی است که توسط پیچیدن زوج سیم ها ایجاد می شود. برای کاهش بیشتر تداخل بین زوج ها، تعداد تابیدن در زوج سیم ها متفاوت است.
باید از مشخصات دقیق حاکم پیروی کند، چند بار پیچ خوردن یا به هم تابیدن در هر متر از کابل مجاز است.UTP کابل برای اتصال این نوع کابل ها از کانکتورهای Registered JackRJ استفاده می شود. برای مثال از RJ-11 برای تلفن ها و RJ-45 برای اتصال کابل های شبکه استفاده می شود . RJ-45 کانکتور هشت سیمی است و معمولا برای اتصال کامپیوترها در شبکه ی محلی استفاده می شود ، به خصوص اترنت.
کابل UTP چهار زوج سیم دارد، با 22 یا 24 گیج سیم مسی و با امپدانس 100 اهم در شبکه به کار گرفته می شود. این تفاوت ها به دلیل تنوع زوج سیم های به هم تابیده است،برای مثال نوعی که برای سیم تلفن استفاده می شود دارای امپدانس 600 اهمی است.
کابل UTP مزایای بسیاری دارد .زیرا دارای قطر خارجی حدود 0.43 سانتیمتر می باشد،که این سایز کوچک می تواند هنگام نصب مفید باشد.به این دلیل که کابل UTP مانند سایر کابل ها زود داک سیم کشی را پر نمی کند، این می تواند یک عامل بسیار مهم در نظر گرفته شود،به خصوص در هنگام نصب یک شبکه در یک ساختمان قدیمی است.
این کابل نصب آسانی دارد و ارزان تر از انواع رسانه های شبکه است. در واقع UTP هزینه ی کمتری درهر متر نسبت به سایر کابل های LAN دارد. و چون UTP را می توان با بسیاری از معماری های شبکه های بزرگ استفاده کرد. ولی همچنان با محبوبیت به رشد خود ادامه می دهد.
کابل زوج به هم تابیده روکش دار
کابل های زوج به هم تابیده روکش دار یا Shielded Twisted Pair کابل STP ترکیبی از تکنیک های محافظت ، خنثی سازی، و سیم های به هم تابیده است. هر زوج از سیم ها در فویل فلزی پیچیده شده است. سپس چهار زوج سیم به طور کلی با فویل یا فلز به هم تابیده پوشانده می شوند. معمولا کابل 150 اهم برای استفاده درنصب و راه اندازی شبکه ی اترنت مشخص شده است.
STP نویز الکتریکی در داخل کابل (زوج به زوج و تداخل) و بیرون از کابل را کاهش می دهد(EMI and RFI). این کابل معمولا با STP data connector راه اندازی می شود، که به طور ویژه برای کابل STP ساخته شده است. به هر حال کابل STP نیز مانند UTP از همان کانکتور RJ استفاده می کند.
اگر چه STP بهتر از UTP از تداخلات جلوگیری می کند، اما گران تر است و نصب و راه اندازی آن سخت است.علاوه بر این محافظ فلزی باید در هر دو انتهای کابل به زمین قرار داده شود. اگر به طور نادرست زمین گذاشته شد، محافظ مانند آنتن عمل می کند و سیگنال های ناخواسته را برمی دارد. به دلیل هزینه و سختی نصب و راه اندازی، STP به ندرت در شبکه های اترنت استفاده می شود. STPعمدتا در اروپا استفاده می شود.
ویژگی های کابل شبکه
معایب کابل UTP
کابل UTP نسبت به دیگر رسانه های شبکه بیشتر مستعد به نویز الکتریکی و تداخل است. فاصله بین افزایش دهنده سیگنال در این نوع کابل نسبت به کواکسیال و کابل فیبر نوری کوتاه تر است. گر چه UTP زمانی با نرخ انتفال کمتری نسبت به بقیه انواع کابل ها در نظر گرفته می شد، اما دیگر چنین نیست. در حقیقت امروزه UTP به عنوان سریعترین رسانه مبتنی بر مس شناخته می شود.
ویژگی های کابل UTP
سرعت و توان عملیاتی — 10تا Mbps1000
میانگین هزینه نسبت به هر گره — حداقل هزینه
رسانه و اندازه کانکتور — کوچک
حداکثر طول کابل — 100متر(کوتاه)
انواع کابل شبکه شیلد دار
۷ نوع کابل شبکه شیلد دار یا STP داریم که در شبکه بندی کامپیوترها می توانیم از آنها استفاده کنیم.
1 .در کابل شبکه FTP/U یک فویل دور هر جفت سیم وجود دارد.
۲. در کابل شبکه UTP/F یک فویل دور چهار جفت سیم یعنی کل سیم ها وجود دارد .
۳. در کابل شبکه UTP/S یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود دارد .
۴. در کابل شب که UTP/SF یک شیلد و یک فویل، دور چهار جفت سیم یعنی کل سیم ها وجود دارد. به آن STP هم گفته میشود.
۵. در کابل شبکه FTP/S یک فویل دور هر جفت سیم و یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود دارد.
۶. در کابل شبکه FTP/F یک فویل دور هر جفت سیم و یک فویل دور کل سیم ها وجود دارد.
۷. در کابل شبکه FTP/SF هم محافظ بافته شده و هم فویل دور سیم ها وجود دارد و هر جفت سیم هم فویل دارد. برای استفاده در شبکه هایی که امنیت و اهمیت بالایی دارند استفاده می شود و البته گران ترین نوع کابل شبکه است.
خلاصه ویژگی های STP
سرعت و توان عملیاتی— 10 تا Mbps100
میانگین هزینه نسبت به هر گره — نسبتا گران
رسانه و اندازه کانکتور — متوسط به بزرگ
حداکثر طول کابل — 100متر(کوتاه)
مقایسه انواع کابل شبکه که به آن Category یا Cat گفته می شود.
کابل های UTP انواع مختلف و در نتیجه کاربردهای مختلفی دارند. کار با این کابل ها آسان است و نصب و توسعه و عیب یابی آنها هم به راحتی انجام می شود.
کابل شبکهUTP Cat1
کابل UTP Cat1 در سال ۱۹۸۵ ارائه شد معمولا در انتقال صدا و سیستم تلفن استفاده می شود، تابیده و توییست نیست، و از ترافیک شبکه کامپیوتری پشتیبانی نمی کند. شرکت های مخابراتی که ISDN و PSDN ارائه میکنند از کابل UTP Cat1 استفاده می کنند. مثال سیم کشی بین محل مشتری تا شبکه مخابراتی با کابل 1 cat انجام می شود.
در برخی خانه های قدیمی ممکن است هنوز کابل UTP Cat1 وجود داشته باشد اما در خانه های جدید تر کابل UTP Cat1 با کابل UTP Cat3یا کابل UTP Cat5 جایگزین شده است. بقیه cat ها مخصوص شبکه هستند و می توانند ترافیک تلفن و شبکه کامپیوتری را پشتیبانی کنند.
کابل شبکهUTP Cat2
کابل UTP Cat2 دارای ۴ سیم است که دو به دو به هم تابیده شده اند و اغلب در شبکه های توکن رینگ استفاده می شوند. سرعت کابل شبکه UTP Cat2 حداکثر ۴ Mbps است. استفاده از این نوع کابل چندان رایج نیست و ممکن است در سیستم های تلفنی قدیمی دیده شود به خصوص که از استانداردهای-EIA/TIA568پشتیبانی نمی شود.
کابل شبکهUTP Cat3
کابل UTP Cat3 دارای ۴ جفت سیم مسی به هم تابیده است و اغلب در شبکه های توکن رینگ و ۱۰ BaseTاستفاده می شوند T (نشان دهند ه Twisted است (. و تا سرعت ۱۰ Mbps را پشتیبانی می کنند. از کت ۳ به بعد فواصل زیاد تا ۱۰۰ متر را می توان کابل کشی کرد. هنوز هم ممکن است در برخی سیستم های تلفنی قدیمی از کابل UTP Cat3 استفاده شود. حداکثر پهنای باند در کابل UTP Cat3 برابر با ۱۶ مگاهرتز است.
کابل شبکهUTP Cat4
کابل UTP Cat4 دارای ۴ جفت سیم مسی به هم تابیده است و اغلب در شبکه های توکن رینگ استفاده میشوند و تا سرعت ۱۰ Mbps را پشتیبانی می کنند. امروزه به ندرت این نوع کابل استفاده می شود.
کابل شبکهUTP Cat5
کابل UTP Cat5 دارای ۴ جفت سیم مسی به هم تا بیده است که با جک RJ45 همراه است. تفاوت 3 cat و 4 cat با 5 cat این است که در cat5 اغلب درشبکه های توکن رینگ، اترنت و فست اترنت Ethernet Fast استفاده می شوند و تا سرعت ۱۰۰ Mbps را پشتیبانی می کنند. حداکثر پهنای باند درکابل UTP Cat5برابر با ۱۰۰ مگاهرتز است.
چون میزان پیچش جفت سیم ها در هر اینچ، در کابل UTP Cat5 بیشتر از UTP Cat3 است، سرعت بیشتر و طول بیشتری فراهم می کند.
کاربرد کابل UTP Cat5 در شبکه های خانگی و کاری است. برای استفاده در فواصل بیش از صد متر باید از پل یا دیگر تجهیزات شبکه استفاده کرد وگرنه شبکه دچار اختالل می شود مثال ممکن است باعث گم شدن بسته و کاهش سرعت انتقال شود.
کابل شبکهUTP Cat5e اغلب در شبکه های اترنت و فست اترنت Ethernet Fast و گیگابیت اترنت Ethernet Gigabit استفاده میشوند. سرعت کابل شبکه UTP Cat5e حداکثر ۱Gbps و حداکثر پهنای باند در کابل آن برابر با ۱۰۰ مگاهرتز است.
کابل شبکهUTP Cat6
کابل UTP Cat6 اغلب در شبکه های گیگابیت اترنت Ethernet Gigabit و ۱۰ Ethernet G استفاده می شوند و در فاصله ۵۵ متری، تا سرعت ۱۰ Gbpsرا پشتیبانی می کنند. در صورت استفاده در فواصل صد متری سرعت ۱ Gbps را خواهند داشت.
حداکثر پهنای باند در کابل UTP Cat6برابر با ۲۵۰مگاهرتز است. کابل UTP Cat6 مشابه کابل UTP Cat5e است با این تفاوت که یک جداکننده فیزیکی بین چهار جفت سیم قرار گرفته تا تداخالت الکترومغناطیسی را کاهش دهد.
اگر از کابل های UTP Cat6 در کابل کشی ها استفاده می کنید باید توجه داشته باشید که دیگر اجزا مانند جک ها، پچ پنل و پچ کورد و … هم از از همین استاندارد پیروی کنند و دو انتهای کابل هم به درستی جک زده شود .
کابل شبکهUTP Cat6a کابل UTP Cat6a در سال ۲۰۰۹ به بازار آمد و همانند UTP Cat6 اغلب در شبکه های گیگابیت اترنت Ethernet Gigabit و ۱۰ Ethernet G استفاده می شوند و تا سرعت ۱۰ Gbps را پشتیبانی می کنند. حداکثر پهنای باند در کابل UTP Cat6aبرابر با ۵۰۰ مگاهرتز است.
کابل شبکهUTP Cat7
کابل UTP Cat7 اغلب در شبکه های گیگابیت اترنت Ethernet Gigabit و ۱۰ Ethernet G استفاده می شوند و تا سرعت ۱۰ Gbps را پشتیبانی می کنند. حداکثر پهنای باند در کابل UTP Cat7برابر با ۶۰۰ مگاهرتز است.
این کابل شبکه در دیتاسنترها و برقراری ارتباطات Backbone بین سرورها و سوییچ های شبکه و دستگاه های استوریج استفاده می شود. اگر از کابل های UTP Cat7 در کابل کشی ها استفاده می کنید باید توجه داشته باشید که دیگر اجزا مانند جک ها، پچ پنل و پچ کورد و … هم از از همین استاندارد پیروی کنند و دو انتهای کابل هم به درستی جک زده شود . در ساختار کابل UTP Cat7 هر جفت سیم یه شیلد دارد و شیلد دیگری سیم ها در بر می گیرد.
جکRJ45 کابل های UTP با کانکتورها و جک های استانداردی کار می کنند. نام جک و کانکتور به کار رفته در آنها جک RJ45 است که کانکنتوری ۸ پینه و طراحی شده توسط شرکت تلفن است RJ45. شبیه کانکتور تلفن RJ11 است اما کمی پهن است تا پین های بیشتری در خود جای دهد.
دسته بندی کابل شبکه از نظر رنگ بندی
چهار رنگ اصلی کابل شبکه
کابل های UTP از ۴ جفت سیم تشکیل شده اند که رنگ های مختلفی دارند: آبی، نارنجی، سبز و قهوه ای می باشند.
کابل های UTP از۴ جفت سیم تشکیل شده اند که رنگ های مختلفی دارند: آبی، نارنجی، سبز و قهوهای. در شبکه های گیگابیت اترنت، از هر چهار جفت سیم استفاده می شود اما در شبکه های معمولی با سرعت ۱۰ و ۱۰۰ مگابیت در ثانیه، فقط جفت ۲ و ۳ استفاده می شود. این سیم ها برای انتقال دیتا یعنی ارسال و دریافت دیتا بین دو دستگاه استفاده می شوند.
هر جفت سیم شامل دو سیم است یکی رنگی و یکی راه راه سفید است مثال آبی و آبی راه راه در جفت یک، نارنجی و نارنجی راه راه در جفت دو دیده می شود. این جفت رنگ های مشابه به هم تابیده شده اند و برای اینکه اترنت خود را قابل اطمینان نگه دارید نباید این پیچش ها را باز کنید. البته باز کردن پیچش ها در حدود یک سانتیمتر برای زدن جک لازم است.
سبز و نارنجی برای شبکه های اترنت با سرعت ۱۰ و ۱۰۰ مگابیت در ثانیه است. اگر گیگابیت اترنت هم ساپورت شود رنگ قهوهای و آبی هم استفاده می شود.
آبی و قهوه ای را برای اترنت ثانوی و یا اتصال تلفن می توان استفاده کرد. البته چنین کاربردی توصیه نمیشود چرا که UTP ها اساسا برای چنین کاربردهایی طراحی نشده اند.
کاربرد رنگ های کابل شبکه
رنگ خود کابل های شبکه زوج به هم تابیده، متفاوت است. هر رنگ کابل، نشان دهنده برند تولید کننده کابل و Cat آن کابل است. مثال برندرکسRex Brand ، کابل های Cat6 را با رنگ بنفش و Cat5 را با رنگ طوسی تولید می کند. یا مثال Legrand ، کابلهای CAT6را با رنگ آبی و Cat7 را با رنگ زرد تولید می کند. هر رنگ کابل، نشان دهنده برند تولید کننده کابل و Cat آن کابل است.
تمامی شرکت های تولیدکننده کابل شبکه، کابل های Outdoor که در فضای باز استفاده می شوند را به رنگ مشکی تولید می کنند. کابل Outdoor باید در برابر تابش آفتاب و گرد و غبار و جویده شدن توسط حیوانات مقاوم باشد .
رنگبندی و استاندارد T568A و T568B در کابل شبکه UTP
ترتیب قرارگیری سیم ها در کابل UTP مهم است و اگر به ترتیب استاندارد چیده نشوند، کابل کار نمی کند. دو استاندارد T568Aو T568B در زمینه ترتیب سیم ها وجود دارد به طور کلی دو استاندارد رایج در سیم کشی وجود دارد که استاندارد T568Aو T568B نام دارد. استاندارد T568A را EIA هم می نامند. همچنین استاندارد T568B را T&AT هم می نامند.
نکته قابل توجه این است که در شبکه هایی که قبال راه اندازی شده اند ابتدا باید چک کنید که کدام یک از این دو استاندارد استفاده شده است و با همان استاندارد باید ادامه دهید.
در استاندارد T568A وT568B ، همواره شماره پین فرد، یعنی ۱ و ۳ و ۵ و ۷ ، برای سیم های راه راه استفاده می شوند.
کابل شبکه کراس و کابل شبکه استریت
هر دو استاندارد T568Aو T568B مانند هم کار می کنند اما تفاوت آنها در ترتیب قرارگیری سیم ها است (جفت ۲ و ۳ با هم جابه جا می شوند). اگر در یک کابل این دو استاندارد ترکیب شوند کابل کراس Crossed یا Crossover که در فارسی ضربدری هم گفته می شود،
خواهیم داشت و اگر در یک کابل با هم ترکیب نشوند و فقط یک استاندارد در هر دو سر کابل استفاده شود، کابل استریت Through Straight که در فارسی مستقیم هم گفته می شود، داریم.
اتصال PC به هاب و سوییچ، مهم ترین کاربرد کابل استریت است. اتصال مستقیم دو PC به هم بدون استفاده از هاب و سوییچ، مهم ترین کاربرد کابل کراس است البته برای اتصال دو هاب هم میتوان از کابل ضربدری استفاده کرد.
در داخل هاب مداری وجود دارد که کراس را انجام میدهد پس فقط الزم است کابل استریت را از پی سی به هاب وصل کنید اما اگر از هاب استفاده نکنیم، باید کراس کردن را به صورت دستی انجام دهیم یعنی از کابل کراس استفاده کنیم. در کابل کراس، ارسال یا ترنزمیت (TX)یک پی سی به دریافت یا ریسیو (RX)پی سی دیگر وصل می شود و برعکس.
توجه داشته باشید که در اترنت های گیگابیتی نیازی به کابل شبکه کراس نیست و از کابل شبکه استریت استفاده می شود که دو انتهای آن به صورت اتوماتیک توسط کارت شبکه کراس می شود. این کار MDIX نام دارد. امروزه اکثر سوییچ ها از ویژگی MDIX-Auto پشتیبانی می کنند.
وظیفه رشته های کابل شبکه
کابل شبکه ۸ رشته سیم دارد و وظیفه هر رشته کابل شبکه متفاوت است. این تفاوت بستگی به این دارد که از چه نوع کابلی استفاده می کنید: کابل شبکه کراس یا کابل شبکه استریت در اینجاست که کاربرد رنگهای کابل شبکه بیشتر از پیش مشخص میشود.
در کابل شبکه کراس، از جفت سیم سبز برای دریافت یا Receive و از جفت سیم نارنجی برای ارسال یا Transmite در یک سمت کابل استفاده می شود. در سمت دیگر کابل از جفت سیم سبز برای ارسال یا Transmite و از جفت سیم نارنجی برای دریافت یا Receive استفاده می شود.
همان طور که گفتیم در کابل شبکه کراس، ارسال یا ترنزمیت (TX) یک پی سی به دریافت یا ریسیو (RX) پی سی دیگر وصل می شود و برعکس.
در کابل شبکه استریت، جفت سیم سبز برای ارسال در یک سمت کابل و دریافت در سمت دیگر کابل استفاده میشود. جفت سیم نارنجی برای ارسال در یک سمت کابل و دریافت در سمت دیگر کابل استفاده میشود .
نکات کلیدی
سرعت هر دو نوع کابل برای فواصل محلی رضایت بخش است.
این دو ارزانترین رسانه برای تبادل داده هستند.UTP ارزانتر از STP است.
چون بیشتر ساختمان ها الان با UTP سیم کشی شده اند،برای جلوگیری ازهزینه ی گزاف سیم کشی دوباره، بسیاری از استاندارد های انتقال به استفاده از آن سازگار شده اند.
نخ داخل کابل شبکه برای راحتی در شکافتن روکش کابل است.
نگهدارنده کابل شبکه معادل کیبل منیجر Manager Cable است برای آرایش و مرتب کردن سیم ها و کابل های داخل رک (پچ کورد، کابل برق و کابل شبکه) استفاده می شود.
انواع نگهدارنده کابل شبکه عبارتند از نگهدارنده افقی، عمودی، قالب دار و درپوش دار .
انواع لیبل و شماره کابل شبکه برای تفکیک و مشخص کردن کابل های شبکه استفاده می شود تا به راحتی به کابل موردنظرمان دست یابیم. در این صورت، سرعت عیب یابی شبکه بالا خواهد رفت .
لیبل دور گذاری است کابل شبکه و لیبل پشت چسب دار، از جمله انواع لیبل کابل شبکه برای لیبل گذاری است.
