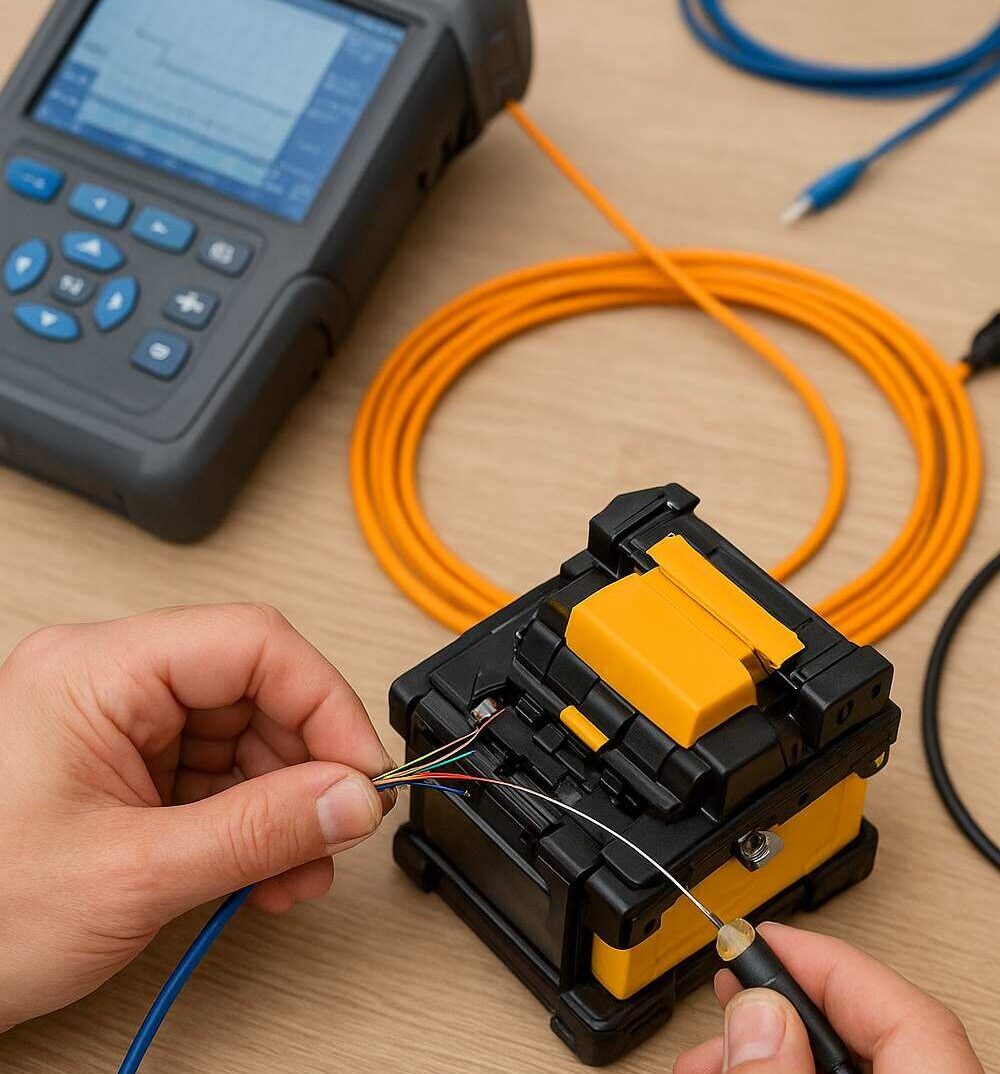

مراحل کامل کابل‌کشی فیبر نوری : از فیوژن اسپلایس تا تست OTDR

 اهمیت کابل‌کشی فیبر نوری در شبکه‌های مدرن

در دنیای مدرن که نیاز به انتقال سریع داده‌ها و پهنای باند بالا بیش از پیش احساس می‌شود، فیبر نوری به گزینه‌ای غیرقابل جایگزین برای ساخت و مدیریت شبکه‌ها تبدیل شده است.  ویژگی‌هایی مانند کمترین افت سیگنال، توانایی انتقال در مسافت‌های طولانی و ایمنی بیشتر در برابر نویز الکترومغناطیسی، موجب شده است که این فناوری در پروژه‌های مخابراتی، دیتاسنترها، ارتباطات بین‌سایتی و حتی پروژه‌های FTTH (فیبر تا خانه) از جمله تکنولوژی‌های پیشرفته مورد استفاده قرار گیرد.

در حالی که تجهیزات اکتیو با استفاده از برق و پردازش سیگنال‌ها عمل می‌کنند، تجهیزات پسیو بدون نیاز به انرژی اضافی، سیگنال‌ها را از یک نقطه به نقطه دیگر منتقل می‌کنند. در نتیجه، طراحی و نصب اصولی این سیستم‌ها اهمیت ویژه‌ای دارد، زیرا هرگونه اشتباه در انتخاب و نصب اجزای پسیو می‌تواند منجر به کاهش کیفیت سیگنال و مشکلات پیچیده در عملکرد کلی شبکه شود.

در این مقاله به طور کامل به کابل‌کشی فیبر نوری، فیوژن اسپلایس و تست OTDR پرداخته می‌شود تا نکات کلیدی، روش‌های اجرایی، چالش‌ها و ابزارهای مورد استفاده در این فرایندها مورد بررسی قرار گیرد.

 فیبر نوری چیست؟

یک رسانه انتقال داده است که از رشته‌های شیشه‌ای یا پلاستیکی بسیار نازک تشکیل شده است. این رشته‌ها به دلیل ویژگی‌های منحصر به فرد خود مانند توانایی انتقال داده‌ها با سرعت بالا و کمترین افت سیگنال، برای ارتباطات پرسرعت در مسافت‌های طولانی به‌طور وسیع استفاده می‌شوند. برخلاف کابل‌های مسی که اطلاعات را از طریق جریان الکتریکی منتقل می‌کنند، فیبر نوری اطلاعات را از طریق نور منتقل می‌کند که این امر مزایای بسیاری از جمله افزایش پهنای باند و کاهش تداخل سیگنال‌ها را فراهم می‌آورد.

ساختار فیبر نوری

از سه لایه اصلی تشکیل شده است:

1. هسته (Core): این بخش مرکزی و محل عبور نور است. هر چه قطر هسته کوچکتر باشد، امکان انتقال بیشتر و با کیفیت‌تر داده‌ها فراهم می‌شود.

2. روکش (Cladding): لایه‌ای است که نور را در داخل هسته نگه می‌دارد. این روکش خاصیت بازتابی دارد و اجازه می‌دهد که نور در داخل فیبر از طریق بازتاب‌های داخلی حرکت کند.

3. پوشش محافظ (Coating): لایه‌ای است که فیبر را در برابر آسیب‌های فیزیکی، رطوبت و سایر شرایط محیطی محافظت می‌کند.

این ساختار سه‌گانه باعث می‌شود که فیبر نوری توانایی انتقال داده‌ها را بدون افت کیفیت و در مسافت‌های بسیار دور داشته باشد.

 انواع فیبر نوری و کاربردهای آن

فیبر نوری به دو نوع اصلی تقسیم می‌شود: سینگل‌مود و مالتی‌مود.

1. فیبر سینگل‌مود (Single Mode)

فیبر سینگل‌مود دارای هسته باریک است (معمولاً ۹ میکرون) که نور فقط از یک مسیر عبور می‌کند. این نوع فیبر برای مسافت‌های طولانی و انتقال داده‌ها با سرعت‌های بسیار بالا مناسب است. فیبر سینگل‌مود به دلیل کمترین میزان افت سیگنال و بالاترین پهنای باند، برای ارتباطات بین‌ساختمانی، ارتباطات راه دور، و شبکه‌های ISP مورد استفاده قرار می‌گیرد.

2. فیبر مالتی‌مود (Multi Mode)

فیبر مالتی‌مود دارای هسته بزرگ‌تری است که نور می‌تواند از چندین مسیر عبور کند. این ویژگی موجب می‌شود که فیبر مالتی‌مود برای فواصل کوتاه‌تر و کاربردهای داخل ساختمان مانند شبکه‌های LAN، دیتا‌سنترها و ارتباطات محلی کاربرد بیشتری داشته باشد. این نوع فیبر معمولاً دارای هزینه نصب کمتری است، اما محدودیت‌هایی در فاصله و سرعت دارد.

ویژگی‌های انتخاب فیبر نوری

برای انتخاب نوع فیبر نوری مناسب، عواملی همچون مسافت انتقال، نوع دستگاه‌ها، هزینه و نیاز به سرعت انتقال باید در نظر گرفته شود. برای مسافت‌های طولانی و پهنای باند بالا، فیبر سینگل‌مود گزینه ایده‌آلی است، در حالی که برای پروژه‌های داخلی و شبکه‌های محلی، فیبر مالتی‌مود معمولاً انتخاب بهتری است.

تجهیزات فیبر نوری و نصب آن

۱. انتخاب کابل

کابل‌های فیبر نوری به دو دسته اصلی Indoor و Outdoor تقسیم می‌شوند. کابل‌های Indoor برای محیط‌های داخلی ساختمان‌ها طراحی شده‌اند و معمولاً انعطاف‌پذیرتر هستند. این کابل‌ها برای استفاده در داخل دیوارها، سقف‌ها یا کف‌پوش‌ها مناسب‌اند. کابل‌های Outdoor برای استفاده در محیط‌های بیرونی و مسافت‌های طولانی‌تر طراحی می‌شوند. این کابل‌ها دارای ویژگی‌هایی مانند حفاظت در برابر رطوبت و فشار بالا هستند.

کابل‌های آرمورد (Armored)

در پروژه‌هایی که نیاز به حفاظت اضافی در برابر آسیب‌های مکانیکی یا خارجی دارند، از کابل‌های آرمورد استفاده می‌شود. این کابل‌ها دارای لایه فلزی یا زره هستند که آن‌ها را در برابر فشار، کشش و آسیب‌های فیزیکی محافظت می‌کند.

کابل‌های Drop برای FTTH

در پروژه‌های فیبر تا خانه (FTTH)، کابل‌های Drop استفاده می‌شوند. این کابل‌ها از محل تقسیم شبکه تا خانه‌های مشترکین کشیده می‌شوند و معمولاً در محیط‌های بیرونی نصب می‌شوند. این کابل‌ها باید مقاومت بالایی در برابر آسیب‌های محیطی و فیزیکی داشته باشند.

۲. نصب کابل‌ها

نصب کابل فیبر نوری نیازمند دقت بسیار بالا است. یکی از مهم‌ترین نکات در نصب این کابل‌ها رعایت شعاع خم (Bend Radius) است. اگر فیبر نوری به‌طور ناگهانی خم شود، ممکن است نور از داخل فیبر خارج شده و باعث کاهش کیفیت سیگنال شود. همچنین، باید توجه داشت که فیبر نوری نباید تحت فشار یا کشش زیادی قرار بگیرد.

۳. استفاده از تجهیزات مناسب

برای نصب فیبر نوری به‌طور استاندارد، از تجهیزات زیر استفاده می‌شود:

• پچ‌کوردها برای اتصال موقت بین دستگاه‌ها

• پچ‌پنل‌ها برای سازمان‌دهی کابل‌های فیبر نوری در رک‌ها

• ODF (Fiber Optic Distribution Frame) برای مدیریت و توزیع کابل‌های فیبر نوری

• فیوژن اسپلایسرها برای اتصال دقیق دو فیبر نوری به یکدیگر

 فیوژن اسپلایس (Fusion Splicing)

فیوژن اسپلایس چیست؟

فیوژن اسپلایس یک فرآیند دقیق است که در آن دو فیبر نوری با استفاده از دستگاه فیوژن به یکدیگر جوش داده می‌شوند. این اتصال به‌صورت دائمی و مقاوم در برابر آسیب‌های فیزیکی است و کمترین میزان افت سیگنال را ایجاد می‌کند. در مقایسه با اتصالات مکانیکی، فیوژن اسپلایس اتصال بسیار بهتری برای انتقال داده‌ها در طولانی‌مدت ایجاد می‌کند.

مراحل فیوژن اسپلایس

فرآیند فیوژن اسپلایس شامل چند مرحله است:

1. پاکسازی و جداسازی روکش: فیبر از روکش‌های محافظ جدا می‌شود.

2. برش فیبر: با استفاده از دستگاه Cleaver، انتهای فیبر به‌طور دقیق بریده می‌شود.

3. جوش دادن: فیبرها با استفاده از دستگاه فیوژن به یکدیگر جوش داده می‌شوند.

4. پوشش محافظ: پس از جوش، محل اتصال با لایه‌ای از مواد محافظ پوشش داده می‌شود تا از آسیب‌های احتمالی جلوگیری شود.

مزایای فیوژن اسپلایس

• افت سیگنال کم: فیوژن اسپلایس کمترین میزان افت را نسبت به دیگر روش‌ها دارد.

• اتصال دائمی: این اتصال به‌صورت دائمی انجام می‌شود و نیازی به نگهداری ندارد.

• مقاومت بالا: اتصال ایجاد شده مقاوم در برابر کشش و آسیب‌های محیطی است.

تست OTDR و اهمیت آن در پروژه‌های فیبر نوری

OTDR چیست؟

OTDR (Optical Time Domain Reflectometer) دستگاهی است که برای اندازه‌گیری عملکرد و کیفیت لینک‌های فیبر نوری استفاده می‌شود. این دستگاه با ارسال پالس‌های نوری به داخل فیبر و اندازه‌گیری بازتاب‌های آن، می‌تواند اطلاعات دقیقی از وضعیت فیبر، نقاط آسیب‌دیده، اتصالات و مفصل‌ها را در اختیار قرار دهد.

مزایای استفاده از OTDR

• تست دقیق کیفیت لینک: OTDR می‌تواند وضعیت لینک‌ها را با دقت بسیار بالا نشان دهد.

• شناسایی نقاط مشکل‌دار: این دستگاه قادر است محل دقیق خرابی‌ها، مفصل‌ها و اتصالات را شناسایی کند.

• مستندسازی پروژه: نتایج تست OTDR برای مستندسازی پروژه و تحویل رسمی به کارفرما مورد استفاده قرار می‌گیرد.

چگونه OTDR کار می‌کند؟

OTDR پالس‌های نوری را به داخل فیبر نوری ارسال می‌کند و با اندازه‌گیری بازتاب‌های نوری از نقاط مختلف فیبر، وضعیت و کیفیت انتقال داده را ارزیابی می‌کند. این دستگاه به‌ویژه برای تشخیص نقاط افت سیگنال، مکان‌های شکست و مفصل‌های فیبر نوری بسیار کاربردی است.

 استانداردهای کابل‌کشی فیبر نوری و چالش‌ها

پروژه‌های فیبر نوری باید مطابق با استانداردهای بین‌المللی انجام شوند. از مهم‌ترین استانداردها برای کابل‌کشی فیبر نوری می‌توان به موارد زیر اشاره کرد:

• TIA-568: استاندارد کابل‌کشی شبکه‌های تجاری

• ISO/IEC 11801: استاندارد سیستم‌های شبکه ساخت‌یافته

• IEC 60794: استاندارد کابل‌های فیبر نوری

این استانداردها تضمین می‌کنند که کابل‌کشی به‌درستی انجام شود و کیفیت شبکه در طول زمان حفظ گردد.

چالش‌ها و مشکلات رایج در پروژه‌های فیبر نوری

• نصب نادرست: نصب نادرست کابل‌ها یا تجهیزات می‌تواند باعث افت سیگنال و مشکلات در کیفیت شبکه شود.

• آلودگی: آلودگی در انتهای فیبر می‌تواند باعث شکست نور و کاهش کیفیت انتقال داده‌ها شود.

• عیوب فیوژن اسپلایس: اتصال ضعیف یا نادرست دو فیبر می‌تواند باعث افت سیگنال زیاد و حتی قطعی در لینک شود.

جمع‌بندی: اهمیت اجرای صحیح کابل‌کشی فیبر نوری و تست OTDR

کابل‌کشی ، فیوژن اسپلایس و تست OTDR سه بخش اساسی در ایجاد یک شبکه ارتباطی پایدار و باکیفیت هستند. با انتخاب صحیح نوع کابل، استفاده از تجهیزات استاندارد و انجام تست‌های دقیق، می‌توان از عملکرد بهینه شبکه اطمینان حاصل کرد. رعایت استانداردها و روش‌های اصولی در این فرایندها موجب کاهش هزینه‌های نگهداری، افزایش عمر شبکه و اطمینان از کیفیت بالا در انتقال داده‌ها خواهد شد.
